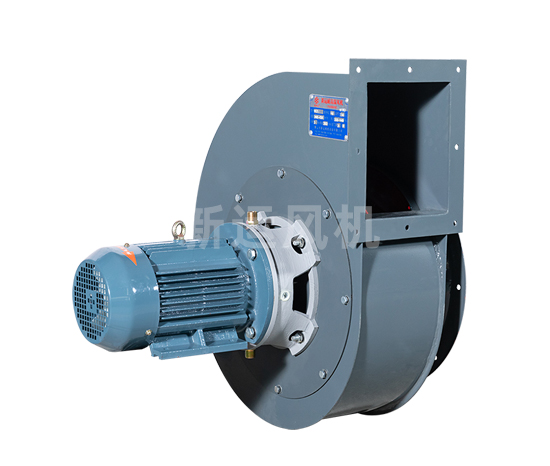

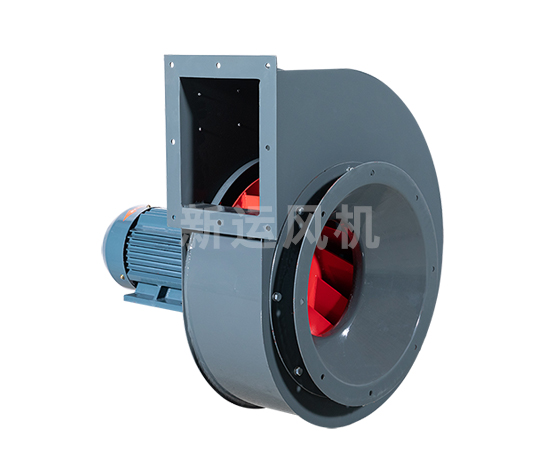

WQS4.5-5.5kw 高溫風機

風機的用途:

    1、針對幹燥行業、鍋爐行業、清洗行業、塗裝行業、食品烘幹行業配套而研發的自主產品__耐高溫離心風機。

    2、WQS型使用溫度在150℃-250℃之間。 如輸送溫度超過200 ℃應接通水管降溫，確保風機壽命。對比WQE型 其壓力稍高，適用於鍋爐排煙抽氣使用。

    3、輸送的氣體為空氣或其他不自燃、不自爆、無纏繞性、對人體無害、對鋼鐵材料無腐蝕之氣體。也可作為各行業輸送無腐蝕性、不自燃、不含粘性物質的熱氣、蒸氣、煙氣。其它性能相近者亦可選用，但輸送介質的溫度不得超過其額定溫度範圍。

    4、氣體內不許有粘性物質，所含的塵土及硬質顆粒不大於150mg/m3。如含塵土量大，在風機前必須加裝準備就緒不低於85%的除塵裝置，降低進入風機的煙氣含塵量，以利提高風機壽命。

風機的安裝形式:

    1、此風機有兩種形式。從電機一側正視，葉輪順時針旋轉者稱右旋風機，以“右”表示；葉輪逆進針旋轉者稱左旋風機，以“左”表示。

    2、風機的出口位置，以機殼的出風口角度表示。風機№1.5～8.3出廠時均做成一種可調型式，使用單位根據要求再安裝成所需要的位置。出風口位置調整範圍是0°～270°，間隔是45°。傳動方式均為“A”式直聯傳動。

風機的結構特點:

    1、風機主要由葉輪、機殼、進風口、電機、連接器、散熱風葉等部分組成。

    2、WQS型葉輪由10個後傾機翼型葉片、曲線型前盤和平板後盤組成。材料用強度高、耐用性好的優質鋼板製造，並經嚴格的動、靜平衡校正。空氣性能良好，效率高，運轉平穩。

    3、進風口采用收斂流線型減渦形式，氣流損失較小，風機的工作效率高。

    4、風機機殼與電機以金屬鑄件安裝連接，電機軸頭上安裝散熱風葉，金屬鑄件的外壁上開設進、出水管接口，對金屬鑄件與軸頭進行降溫，確保電機在高溫下正常運行。

    5、其電機采用特殊高溫電機，風機流體部分采用耐溫材料，降溫結構性能可靠。相比其實鍋爐引風機，WQS型結構簡單，維護方便，性價比高等優點。

訂貨須知:

    訂貨時請注明風機的規格型號、需配電機功率及轉速、出風口角度和風機的旋轉方向。

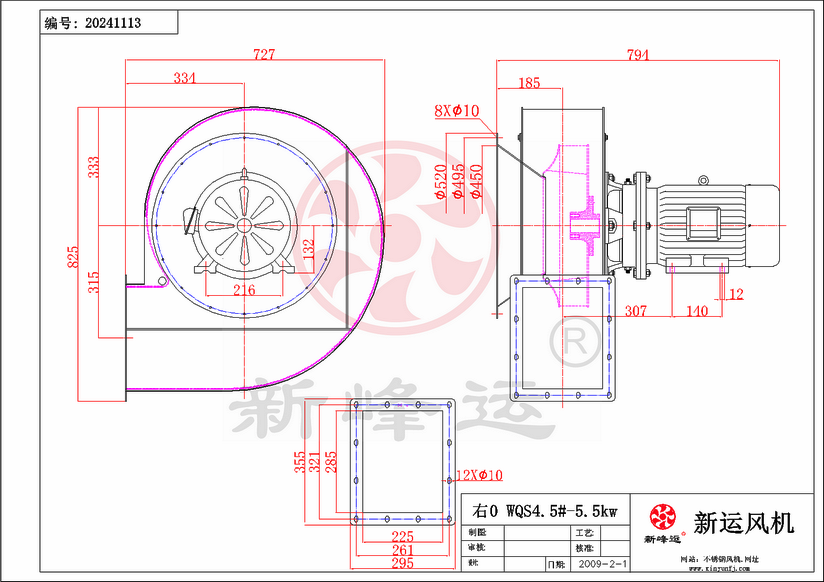

 產品安裝尺寸圖

不鏽鋼離心風機的結構零部件有什麽特點？

不鏽鋼離心風機以其優良的性能被廣泛應用，如汙水處理、熔化爐、選煤、浮選、化學氣化、真空等，並要求有高溫風機，可用於其它特殊氣體輸送。高溫風機結構緊湊，外形美觀，穩定性好，安裝維護方便。

葉亂采納靜動失調流動，零件運行顛簸。無減振器時，軸承波幅小於等於兩點零四毫米，保障了設施的穩固性。為低溫電扇優化的葉輪將軸向力升高到至低程度，並存正在高效的葉輪。

同聲，軸承采納光滑脂光滑，軸承壽數3年之上。低溫風機運轉時，有機械衝突，采納適合的機翼外形，聲響至低。高溫風機噪音是高頻噪音，有阻礙物時能收回噪音，風機房噪音小。

低溫風機葉亂采納特別的化合線型，縮小了外部走漏，進步了體積頻率。出口側的蝶閥調理流量，入口側的蝶閥調理壓力。依據沒有同的電網電壓，能夠運用沒有同電壓的電效果。離心風機正常采納偶極子異步電效果作為驅動安裝，四極電效果作為驅動安裝。

為防止燃氣泄漏，在高溫風機各級葉輪進口環與進口環端部之間安裝迷宮密封。排氣軸承片有兩種結構：風冷和水冷。由於葉輪是逐步壓縮氣體的，所以排氣機殼的溫度比進氣機殼的溫度要高得多。為了提高軸承的軸承壽命，在排氣軸承片上設有風冷或水冷裝置。

風機的結構特點:

    1、風機主要由葉輪、機殼、進風口、電機、連接器、散熱風葉等部分組成。

    2、WQS型葉輪由10個後傾機翼型葉片、曲線型前盤和平板後盤組成。材料用強度高、耐用性好的優質鋼板製造，並經嚴格的動、靜平衡校正。空氣性能良好，效率高，運轉平穩。

    3、進風口采用收斂流線型減渦形式，氣流損失較小，風機的工作效率高。

    4、風機機殼與電機以金屬鑄件安裝連接，電機軸頭上安裝散熱風葉，金屬鑄件的外壁上開設進、出水管接口，對金屬鑄件與軸頭進行降溫，確保電機在高溫下正常運行。

    5、其電機采用特殊高溫電機，風機流體部分采用耐溫材料，降溫結構性能可靠。相比其實鍋爐引風機，WQS型結構簡單，維護方便，性價比高等優點。

WQS4.5#-5.5kw高溫風機技術參數

WQS4.5#-5.5kw高溫風機性能曲線
