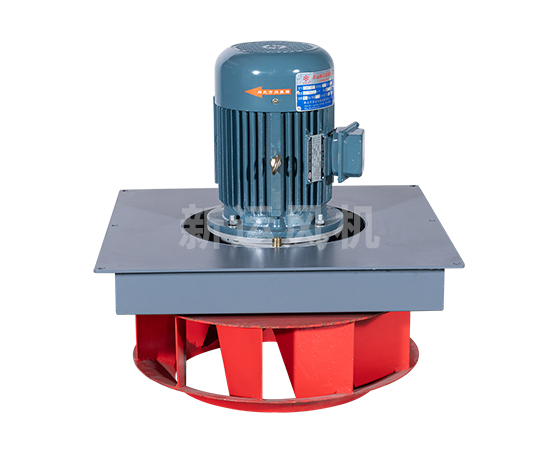

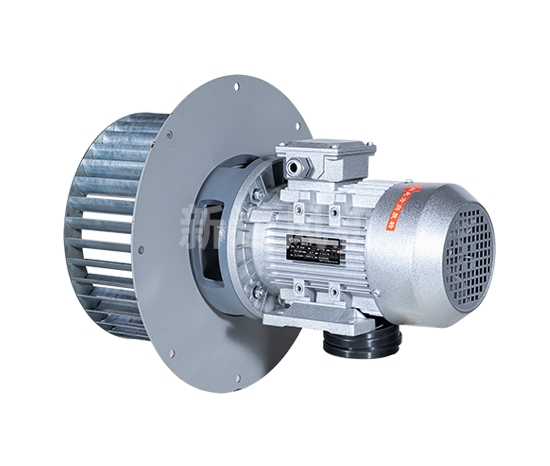

WCQE5-2.2kw 插入式高溫風機

風機的用途:

    1、針對塗裝生產線,烘烤爐,幹燥爐,退火爐,紡織業,窯爐業,塗布機等熱風循環配套而研發的自主產品__插入式耐高溫風機。

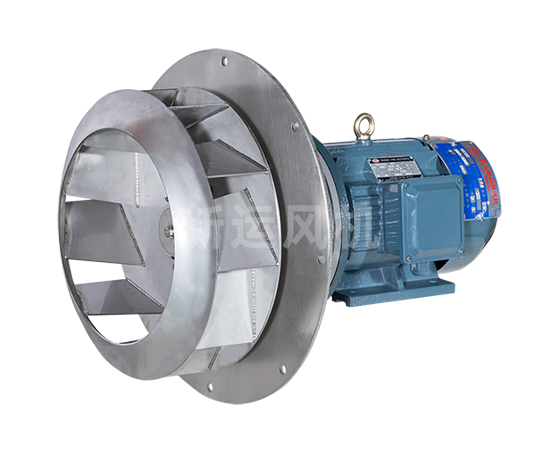

    2、風機輸送介質溫度在100℃-230℃之間，采用不鏽鋼材質輸送介質溫度在300℃內。

    3、輸送的氣體為空氣或其他不自燃、不自爆、無纏繞性、對人體無害、對鋼鐵材料無腐蝕之氣體。也可作為各行業輸送無腐蝕性、不自燃、不含粘性物質的熱氣、蒸氣、煙氣。適用於箱式空氣加壓通風，加熱爐高溫氣體循環係統，但輸送介質的溫度不得超過其額定溫度範圍。

    4、氣體內不許有粘性物質，所含的塵土及硬質顆粒不大於150mg/m3。如含塵土量大，在風機前必須加裝準備就緒不低於85%的除塵裝置，降低進入風機的煙氣含塵量，以利提高風機壽命。

風機的安裝形式:

    1、此風機葉輪有兩種旋轉形式。從電機後端正視，葉輪順時針旋轉者稱右旋風機，以“右”表示；葉輪逆進針旋轉者稱左旋風機，以“左”表示。

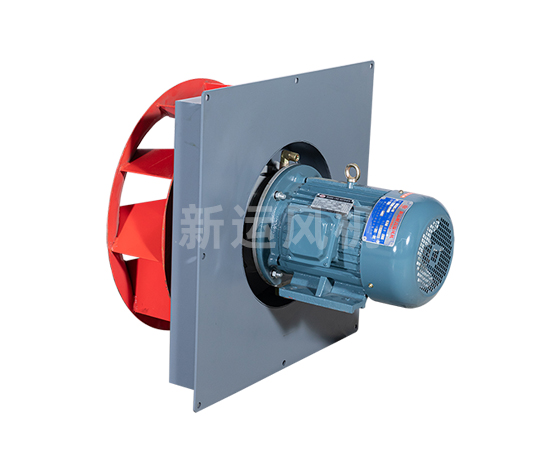

    2、風機固定板有圓型,方型,方型帶保溫層結構。

風機的結構特點:

    1、風機主要由葉輪、進風口（可選配）、電機、冷卻連接器、散熱風葉等配件組成。

    2、WCQE型葉輪由10個後傾機翼型葉片、曲線型前盤和平板後盤組成。材料用強度高、耐用性好的優質鋼板或不鏽鋼板製造，並經嚴格的動、靜平衡校正。空氣性能良好，效率高，運轉平穩。

    3、進風口采用收斂流線型減渦形式，氣流損失較小，風機的工作效率高。

    4、風機固定板、電機以金屬鑄件安裝連接，電機主軸上安裝散熱風葉，金屬鑄件的外壁上開設進、出水管接口，對金屬鑄件與軸頭進行冷卻降溫，確保電機在高溫下正常運行。

    5、其電機采用特殊高溫電機，風機流體部分采用耐溫材料，降溫結構性能可靠。相比其它皮帶傳動插入式風機，WCQE型結構簡單穩定，維護方便，性價比高等優點。

訂貨須知:

    訂貨時請注明風機的規格型號、需配電機功率及轉速、風機固定板結構和葉輪的旋轉方向。

產品安裝尺寸圖

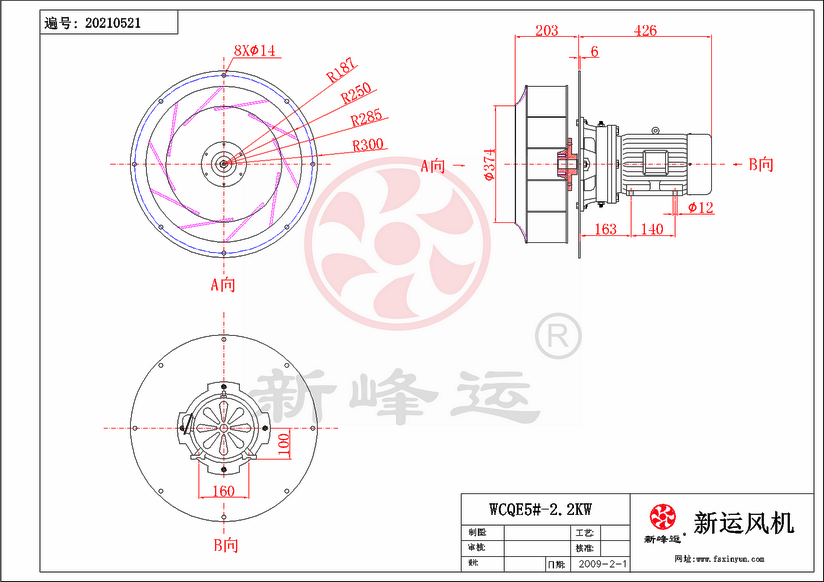

圓型固定板WCQE5#-2.2KW

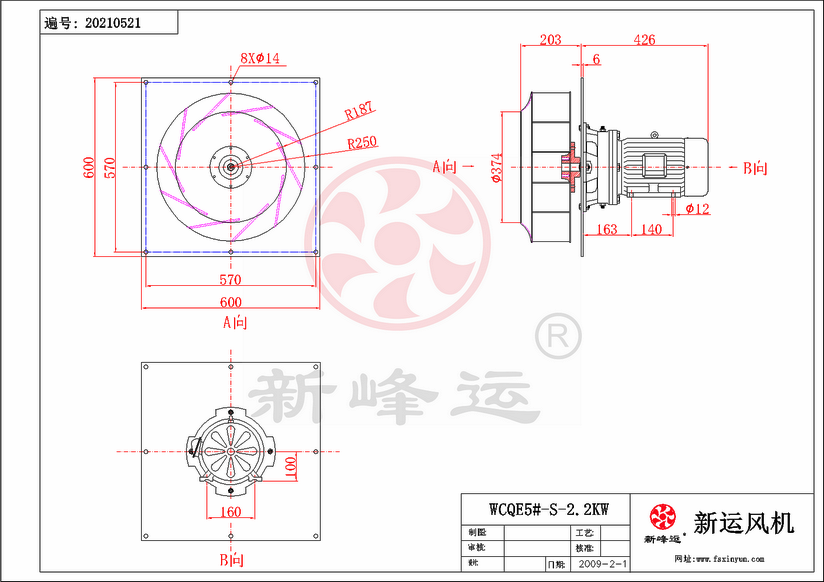

方型固定板WCQE5#-S-2.2KW

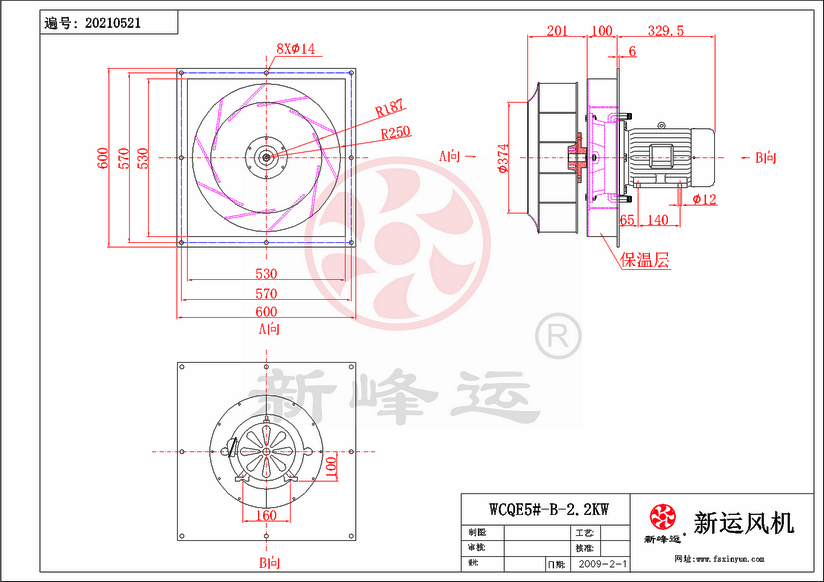

保溫層方型固定板WCQE5#-B-2.2KW

怎樣解決不鏽鋼高溫風機軸頸磨損問題？

化工行業的高溫風機一般功率大，流量大，轉速高，風機在軸承部件的運行中精度高，葉輪的動平衡調節也是非常重要的。 由於現場環境惡劣，在長期運行過程中，軸承的潤滑係統會導致風機一旦發生故障將嚴重影響生產的事件。 某企業生產線後段離心式高溫風機支撐側軸承模導致內圈與軸燒結在一起，對軸頸造成嚴重磨損。 設備參數：風機轉速：1100-1600r/min，軸頸直徑：120mm，軸承型號：22324，軸承位置寬度86mm，磨損深度：2~3mm左右。

麵對不鏽鋼高溫風機風扇雜誌的磨損現狀，我們該怎麽辦？ 企業在解決這個問題時，選擇使用碳納米聚合物材料進行修複，整個修複過程也比較簡單: 現場檢查高溫風機軸頸磨損狀況→空試夾具, 將 sd7000脫模劑塗抹在模具內表麵，防止不必要的粘附→氧乙炔對磨損部位進行表麵烘油處理→用拋光機進行表麵拋光處理→用無水乙醇清洗拋光修複部位→按消色差均勻混合材料，然後將混合好的材料均勻塗抹到修複部位→安裝模具，材料固化→拆卸模具，檢驗修複效果→熱裝軸承，即可完成修複。

風機的結構特點:

    1、風機主要由葉輪、進風口（可選配）、電機、冷卻連接器、散熱風葉等配件組成。

    2、WCQE型葉輪由10個後傾機翼型葉片、曲線型前盤和平板後盤組成。材料用強度高、耐用性好的優質鋼板或不鏽鋼板製造，並經嚴格的動、靜平衡校正。空氣性能良好，效率高，運轉平穩。

    3、進風口采用收斂流線型減渦形式，氣流損失較小，風機的工作效率高。

    4、風機固定板、電機以金屬鑄件安裝連接，電機主軸上安裝散熱風葉，金屬鑄件的外壁上開設進、出水管接口，對金屬鑄件與軸頭進行冷卻降溫，確保電機在高溫下正常運行。

    5、其電機采用特殊高溫電機，風機流體部分采用耐溫材料，降溫結構性能可靠。相比其它皮帶傳動插入式風機，WCQE型結構簡單穩定，維護方便，性價比高等優點。

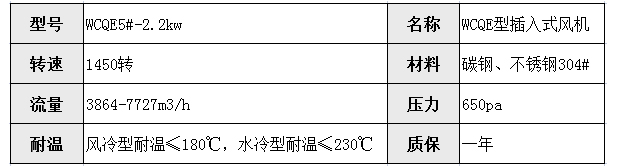

WCQE5#-2.2kw插入式風機技術參數
