WCQE5-11kw 插入式高溫風機

風機的用途:

    1、針對塗裝生產線,烘烤爐,幹燥爐,退火爐,紡織業,窯爐業,塗布機等熱風循環配套而研發的自主產品__插入式耐高溫風機。

    2、風機輸送介質溫度在100℃-230℃之間，采用不鏽鋼材質輸送介質溫度在300℃內。

    3、輸送的氣體為空氣或其他不自燃、不自爆、無纏繞性、對人體無害、對鋼鐵材料無腐蝕之氣體。也可作為各行業輸送無腐蝕性、不自燃、不含粘性物質的熱氣、蒸氣、煙氣。適用於箱式空氣加壓通風，加熱爐高溫氣體循環係統，但輸送介質的溫度不得超過其額定溫度範圍。

    4、氣體內不許有粘性物質，所含的塵土及硬質顆粒不大於150mg/m3。如含塵土量大，在風機前必須加裝準備就緒不低於85%的除塵裝置，降低進入風機的煙氣含塵量，以利提高風機壽命。

風機的安裝形式:

    1、此風機葉輪有兩種旋轉形式。從電機後端正視，葉輪順時針旋轉者稱右旋風機，以“右”表示；葉輪逆進針旋轉者稱左旋風機，以“左”表示。

    2、風機固定板有圓型,方型,方型帶保溫層結構。

風機的結構特點:

    1、風機主要由葉輪、進風口（可選配）、電機、冷卻連接器、散熱風葉等配件組成。

    2、WCQE型葉輪由10個後傾機翼型葉片、曲線型前盤和平板後盤組成。材料用強度高、耐用性好的優質鋼板或不鏽鋼板製造，並經嚴格的動、靜平衡校正。空氣性能良好，效率高，運轉平穩。

    3、進風口采用收斂流線型減渦形式，氣流損失較小，風機的工作效率高。

    4、風機固定板、電機以金屬鑄件安裝連接，電機主軸上安裝散熱風葉，金屬鑄件的外壁上開設進、出水管接口，對金屬鑄件與軸頭進行冷卻降溫，確保電機在高溫下正常運行。

    5、其電機采用特殊高溫電機，風機流體部分采用耐溫材料，降溫結構性能可靠。相比其它皮帶傳動插入式風機，WCQE型結構簡單穩定，維護方便，性價比高等優點。

訂貨須知:

    訂貨時請注明風機的規格型號、需配電機功率及轉速、風機固定板結構和葉輪的旋轉方向。

產品安裝尺寸圖

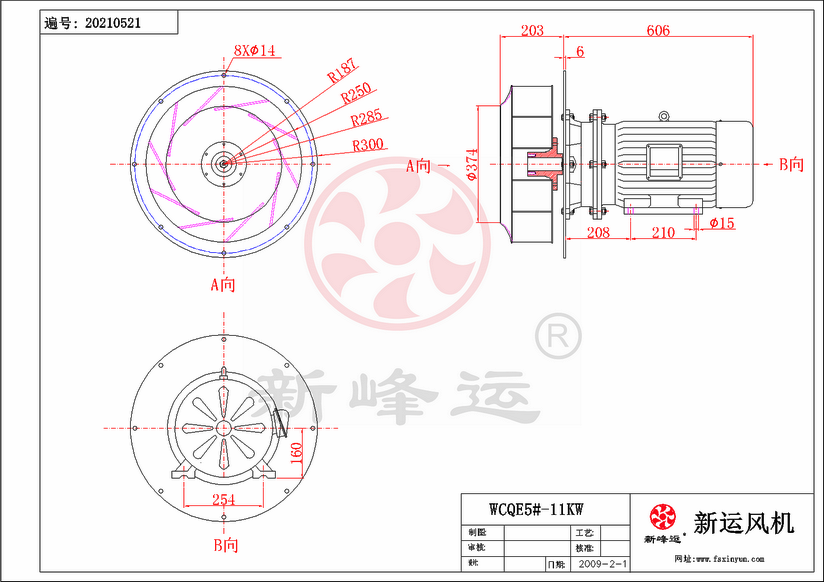

圓型固定板WCQE5#-11KW

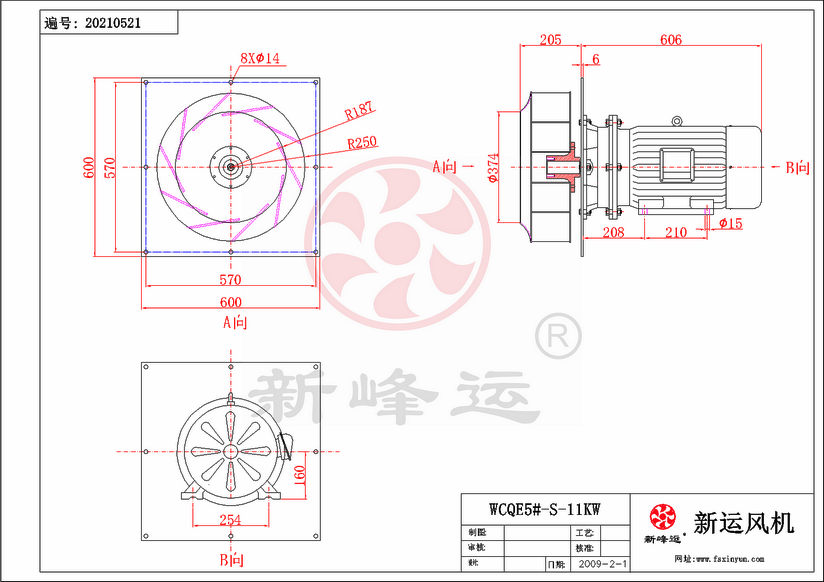

方型固定板WCQE5#-S-11KW

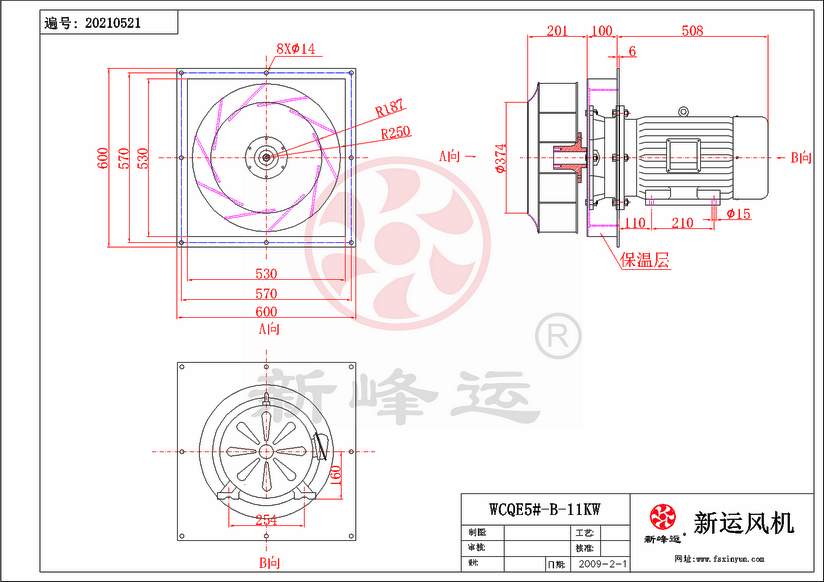

保溫層方型固定板WCQE5#-B-11KW

風機的結構特點:

    1、風機主要由葉輪、進風口（可選配）、電機、冷卻連接器、散熱風葉等配件組成。

    2、WCQE型葉輪由10個後傾機翼型葉片、曲線型前盤和平板後盤組成。材料用強度高、耐用性好的優質鋼板或不鏽鋼板製造，並經嚴格的動、靜平衡校正。空氣性能良好，效率高，運轉平穩。

    3、進風口采用收斂流線型減渦形式，氣流損失較小，風機的工作效率高。

    4、風機固定板、電機以金屬鑄件安裝連接，電機主軸上安裝散熱風葉，金屬鑄件的外壁上開設進、出水管接口，對金屬鑄件與軸頭進行冷卻降溫，確保電機在高溫下正常運行。

    5、其電機采用特殊高溫電機，風機流體部分采用耐溫材料，降溫結構性能可靠。相比其它皮帶傳動插入式風機，WCQE型結構簡單穩定，維護方便，性價比高等優點。

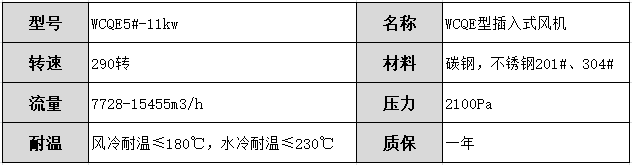

WCQE5#-11kw插入式風機技術參數
